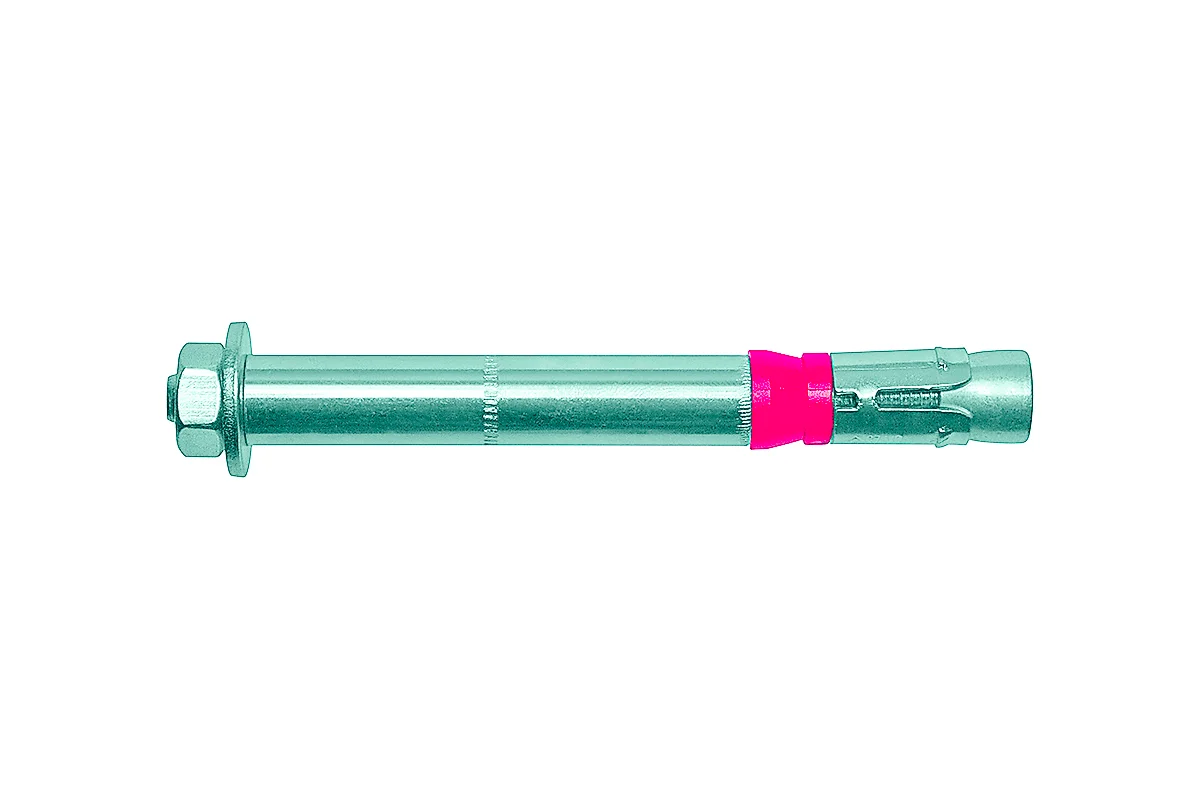

Анкер для высоких нагрузок MKT SZ-B 28/100 М20 L=271, оцинкованная сталь — анкер MKT типа SZ для высоких нагрузок в бетоне класса B25–B60 (исполнение SZ-B: резьбовая шпилька с гайкой и шайбой). При затяжке происходит контролируемое перемещение клинового элемента, который раскрывает распорную втулку и создаёт расклинивающее усилие в стенках отверстия. Это обеспечивает надёжное закрепление даже в бетоне с трещинами и гарантирует передачу значительных нагрузок как на вырыв, так и на срез.
По Техническому свидетельству Минстроя России № 7438-26 анкеры SZ допущены к применению в бетоне с трещинами и без трещин (растянутая и сжатая зона). Конструкция: стержневой элемент с метрической резьбой, распорный конус с внутренней резьбой, расклинивающая клипса, стальная втулка и демпферное кольцо из полиэтилена. Затяжка до контролируемого момента расклинивает клипсу; нагрузка воспринимается сразу после монтажа.
Применение
Используется для крепления тяжёлых конструкций и оборудования в бетонных основаниях. Крепление вспомогательных конструкций при строительстве мостов и тоннелей, установка оборудования, колонн, балок перекрытий.
Для монтажа подвесных элементов лифтового оборудования, конструкций тяжёлых станков, кранов, лебёдок и других элементов, подверженных ветровым и динамическим воздействиям, а также ударным нагрузкам.
Анкер для высоких нагрузок: стержневой элемент, распорный конус с внутренней резьбой, расклинивающая клипса, втулка и демпферное полиэтиленовое кольцо.
Углеродистая сталь класса 8.8, высокая сейсмостойкость, рассчитан под шоковые нагрузки.
Гальваническое цинковое покрытие толщиной не менее 10 мкм — сухие внутренние помещения с неагрессивной средой.
Анкер имеет техническое разрешение ETA с наивысшим допуском 1, который подтверждает безопасность работы в растянутой зоне бетона.
Изменяемая глубина анкеровки в пределах диапазона типоразмера — гибкая адаптация под толщину детали и нагрузку.
Для GVZ-анкеров MKT стандартно требование толщины слоя — не менее 45 мкм. Такая толщина обеспечивает высокую коррозионную стойкость, что позволяет применять эти анкеры в условиях прямого атмосферного воздействия — под открытым небом, при частичной или длительной конденсации влаги.
Серия предназначена для эксплуатации в условиях, где необходим широкий спектр сертификаций и подтверждений технической надёжности: промышленные объекты, атомные электростанции, а также сооружения в сейсмоопасных районах.
Допущен к применению в бетоне с трещинами и без трещин (растянутая и сжатая зона) класса B25–B60 — ТС Минстроя России № 7438-26 (до 15.04.2028).
| Параметр | Значение |
|---|---|
| Модель | MTK SL – B 28 – 100 gvz M 20/100 |
| Материал основания | бетон без трещин, бетон с трещинами |
| Вес | 1080 грамм |
| Диаметр анкера | 28 мм |
| В упаковке, шт | 5 |
| Материал | Оцинкованная сталь, 45 мкм. |
| Материал основания | бетон с трещинами и без трещин |
| Резьба | M20 |
| Длина, мм | 265 |
| Глубина анкеровки, мм | 155 |
| Диаметр отверстий, мм | 28 |
| Класс прочности | 8.8 |
| Производитель | MTK |
| Страна бренда | Германия |
| Страна производства | Германия |
| Глубина просверленного отверстия, мм | 155 |
| Момент затяжки при монтаже, Нм | 180 |
| Способ крепления | Предварительное и сквозное крепление |
| Покрытие | Оцинкованная сталь, 45 мкм. |
| Температура эксплуатации | -40 °C - +80 °C |
